若木浄水場｜3Dクレーン配置検討 v6

No.2

No.1

杭施工後 · 地上設備なし／範囲のみ選択機：220t

配置位置の読み方

選択機の設置点—

吊荷点—

右＋X・上＋Y（真北とは別）。原点＝沈殿池2基の中間。平面の丸数字をドラッグで設置点を移動。

クレーン表示施設名半径参考円

作業半径—旋回中心 → 吊荷

荷重の参考照合—定格総荷重との比較

包絡ヒット数—重複を含む・接触未判定

NOTE　図面・仮高さを含む検討下図。地耐力・実機仕様・施工順序は未確定です。

01 / CONSTRUCTION STATE

検討する施工時点

要確認

設備の表示・包絡照合

杭施工後 / 地上設備なし

ユーザー申告の杭施工後状態。将来の注入設備の図面外形を地表面に示すだけで、杭の実位置・地耐力は未確認です。

220t機と杭後の設備予定範囲に平面重複候補があります。現況・敷板位置を確認してください。

02 / CRANE SELECTION

検討するクレーン

3台

選択したクレーンを3Dに表示

参考照合結果確認中

総荷重—

定格参考値—

必要揚程—

手動条件・初期配置。位置の承認を示しません。

ATF-220N-5.1の実機仕様版と公開表ATF-220N-5/JA-03は一致未確認。CW・張出・伸縮ID・掛数・フックも要実機照合です。

03 / WORKING PARAMETERS

配置・作業条件

m / t / °

性能列（ブーム長 / 張出 / ID）

選択列の出典と実機条件を照合中。

同じ列の次に大きい表記半径で参照。補間・外挿しません。

座標を知らなくても配置できます図面上の距離 · m

①「座標付き平面へ」→ ②「平面で設置点」→ ③「平面で吊荷点」。カーソル位置のXYを確認してからクリック、または平面の丸数字をつかんでドラッグします。

原点 (0, 0)沈殿池 No.1 と No.2 の中心の中間＋X → No.1 側／ −X → No.2 側＋Y ↑ 画面上側。真北ではありません。

—

測量座標・緯度経度ではありません。図上の位置を示すだけで設置可否は未判定です。

設置・車体中心位置（図面ローカルXY）

設置 X [m] · 右＋ / 左−設置 Y [m] · 上＋ / 下−地盤 EL [m]車体方位 [°]

吊荷位置と揚程

吊荷 X [m]吊荷 Y [m]フック EL [m]作業半径 [m]旋回方位 [°]頭部〜フック余裕 [m]

必要揚程は地盤ELからフックELまで。ブーム長とは別の条件です。半径・旋回方位を変えると吊荷XYが更新されます。

荷重と敷板

吊荷 [t]フック [t]吊具 [t]敷板一辺 [m]

吊荷地点の早送り

施工計画書の条件プリセット（本文／作業図）

本文と添付作業図は別条件です。適用は荷重・半径・必要揚程のみで、設置位置の承認や推奨を意味しません。

04 / REFERENCE CHECK

参考照合の内訳

非承認

性能資料・照合範囲

GR-250N(V)：公式仕様書の16列。ATF：公開詳細表の71t・8.3m、50.9〜68mの伸縮ID別15列。実機5.1版との一致は未確認。ジブ・非対称張出・旋回領域別性能は未登録。

Tadano GR公式資料／ Tadano IMES ATF公開資料

定格総荷重にはフック・吊具を含む。ATFの計画書フック0.30tと公開表の標準28tフック0.45tには差があります。12tユニックは型式未確認のため性能未登録。

06 / SCENE CONTROL

視点とレイヤー

表示設定

表示対象図面Yの負側をシーンだけ切断（クレーンは非対象）

寸法図以外の輪郭は参考トレースです。断面は視点回転に追従せず、干渉照合の判定範囲も変えません。

部品・周辺施設の表示を個別設定

活性炭の地上設備または杭後エリアを手動変更すると「個別設定」に変わります。杭後エリアは地上障害物ではなく、車体・敷板との平面重複候補として扱います。

ドラッグ：回転／ホイール・ピンチ：拡大／ Shift＋ドラッグ：移動。平面表示では図面上が画面上。

07 / EXPORT & EVIDENCE

保存と根拠

座標データをダウンロード

10m格子の全交点と現在の3台の設置XY・吊荷XYを収録。図面内の目盛・入力値であり、測量点や設置可能点ではありません。

配置JSONを読み込む

PNGには3D画面と有効化中のクレーンの条件・施工状態・包絡候補を記載。JSONと端末内自動保存には表示状態を含めます。

図面根拠と未確定事項

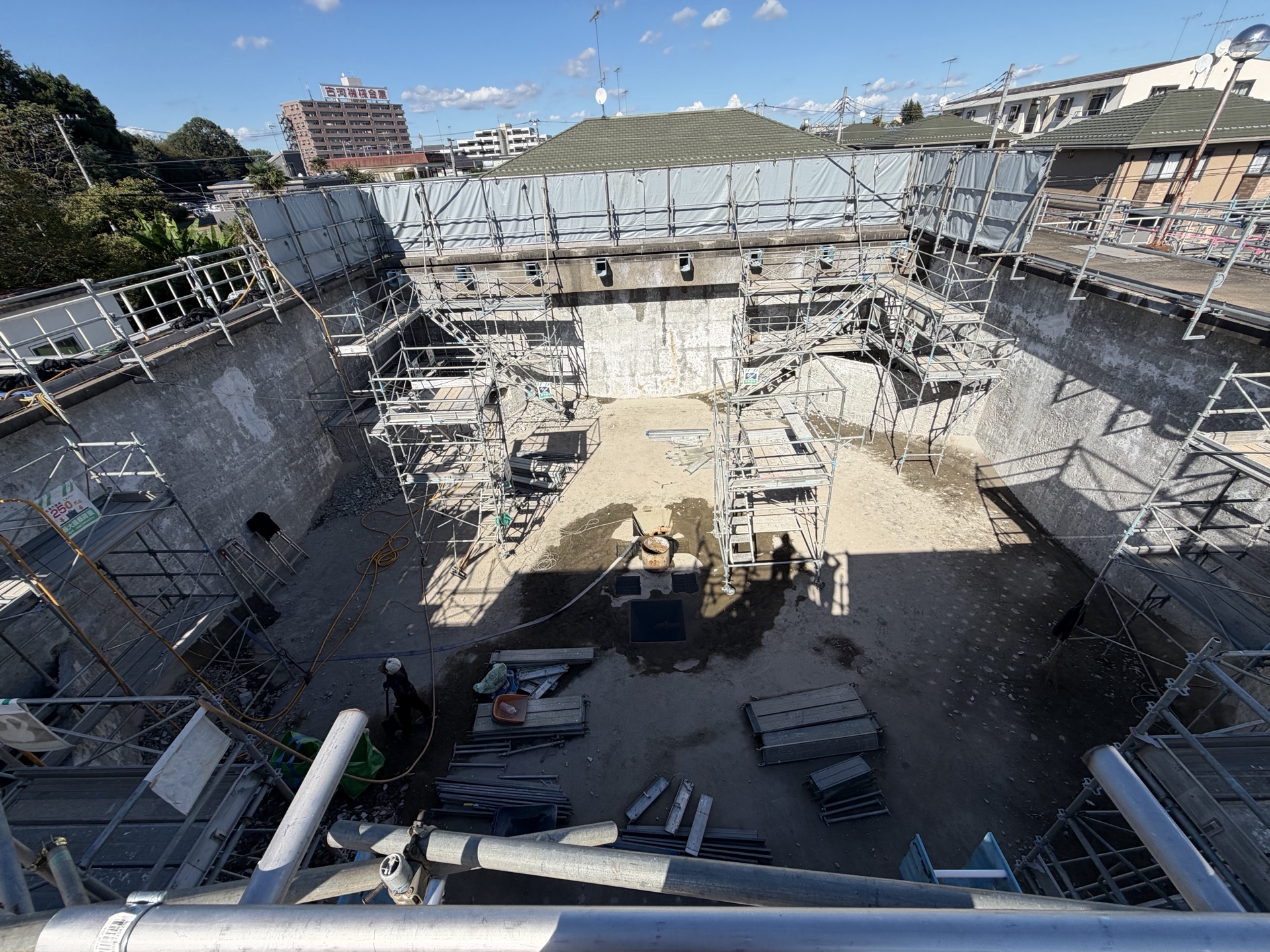

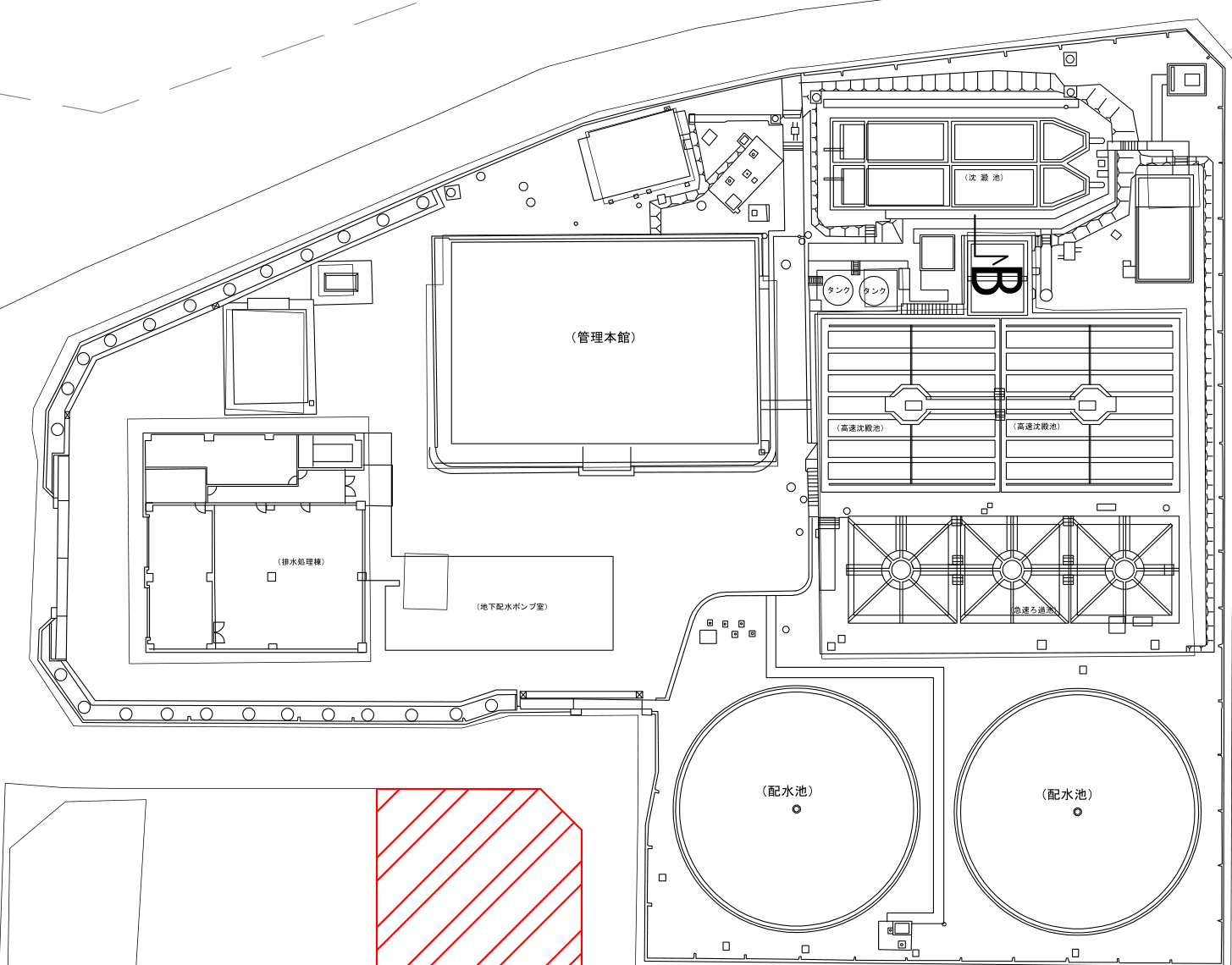

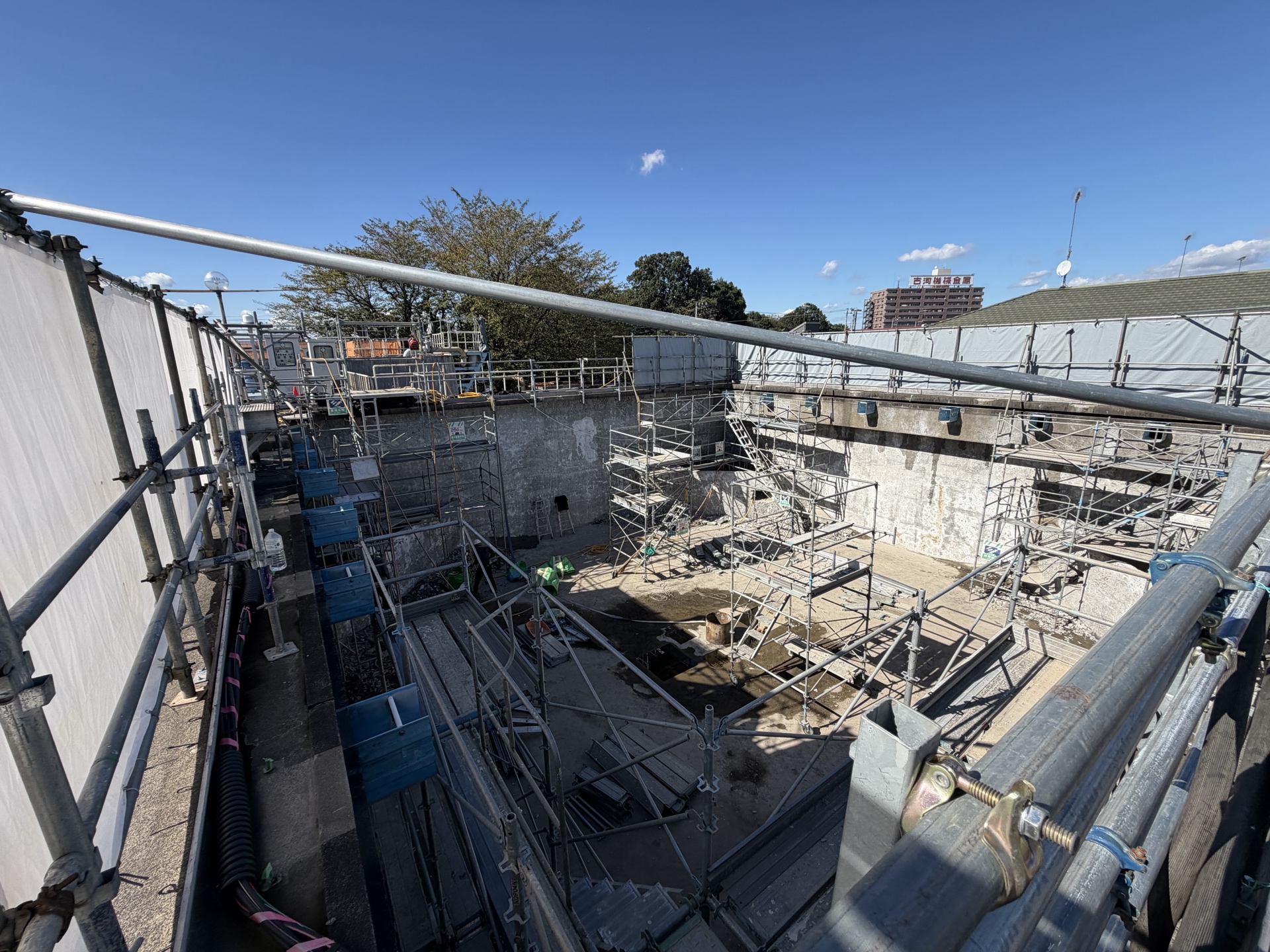

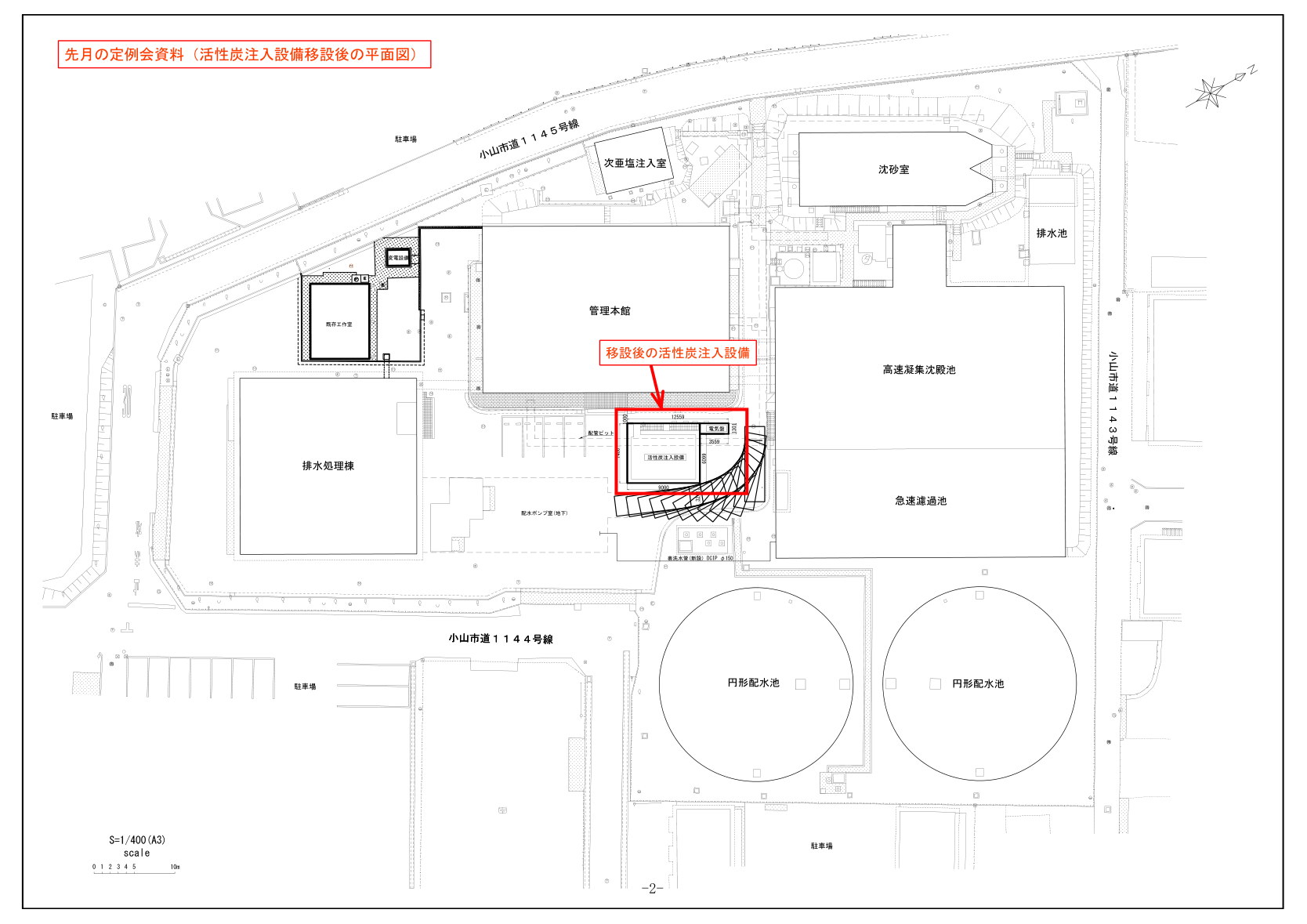

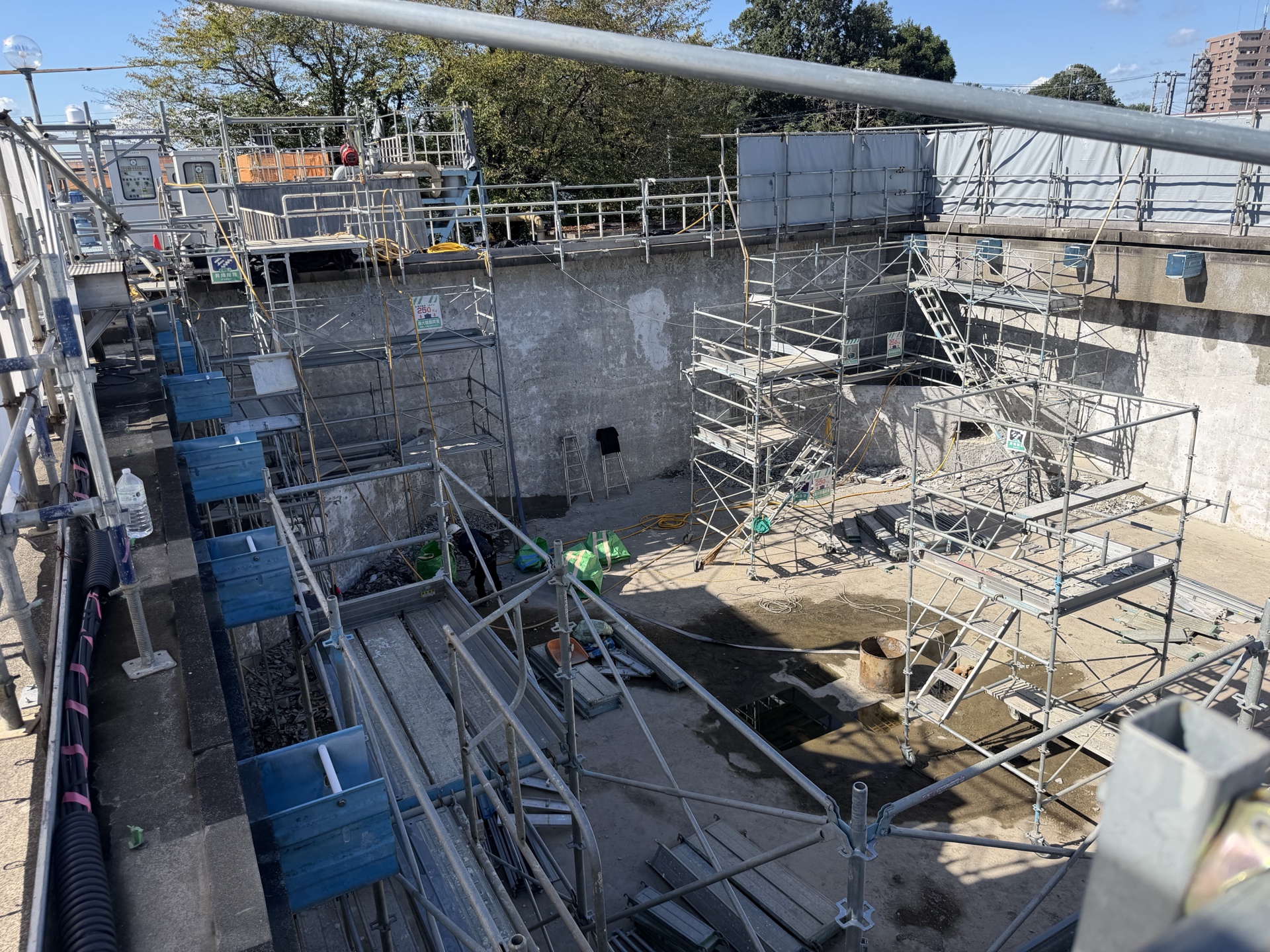

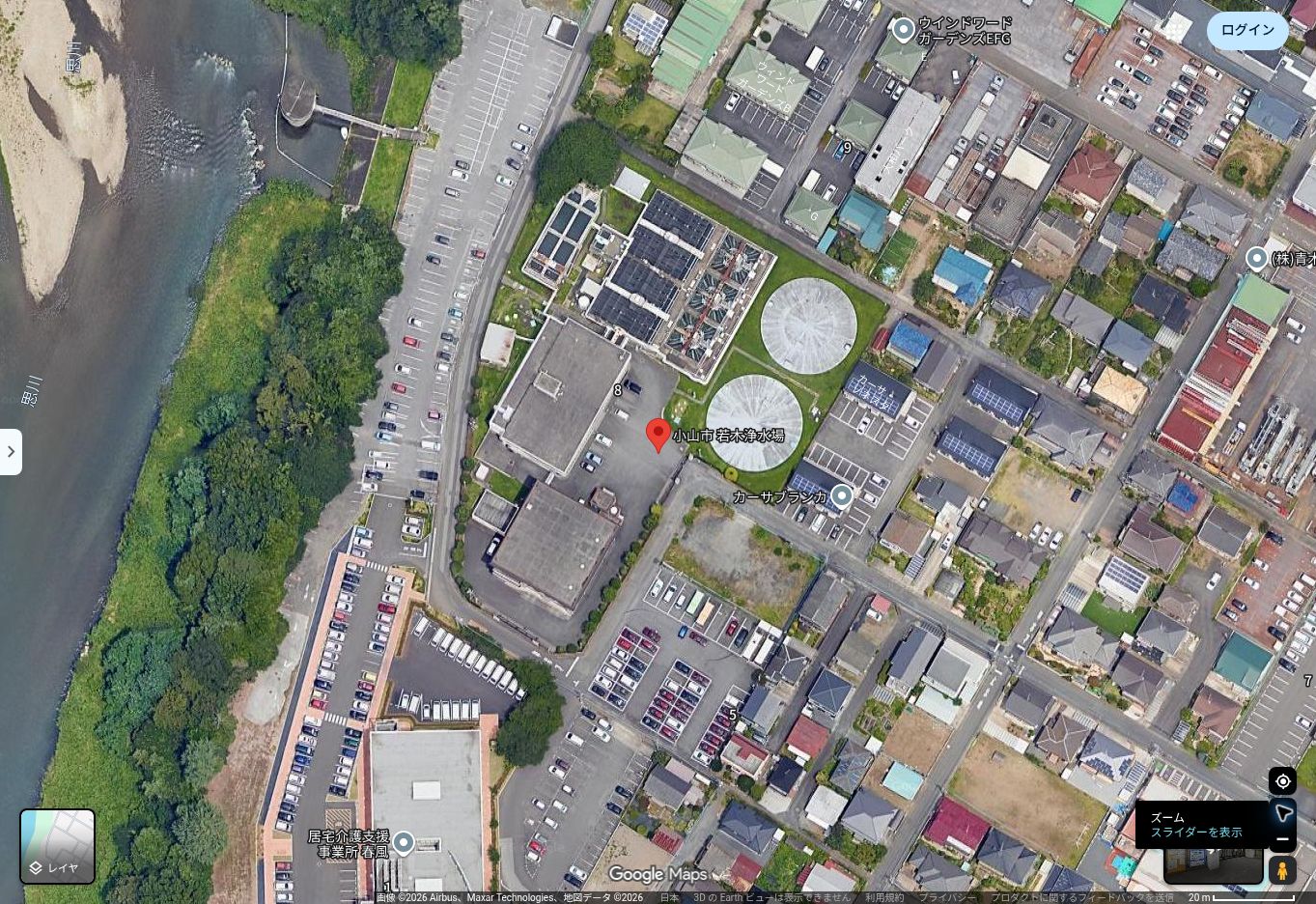

沈殿池は添付HCS/MCD図面。周辺は市公開2021年配置図p57・58と航空写真からトレース。時点の異なる資料を重ねた参考モデルです。活性炭設備は共通01（印刷-2-頁）の変更平面図を管理本館矩形で位置合わせした概形で、高さ4.0m・電気盤2.2mは仮定です。

地盤は全面EL39.000mの平坦仮定。建物高さ・門有効開口・地下構造上載・配管区分・舗装耐荷重は未確認。精密接触、クレーン同士の干渉、吊荷軌跡、地耐力、反力、敷板設計を判断しません。

活性炭設備の参照図／市公開配置図の参照画像／参考航空写真
